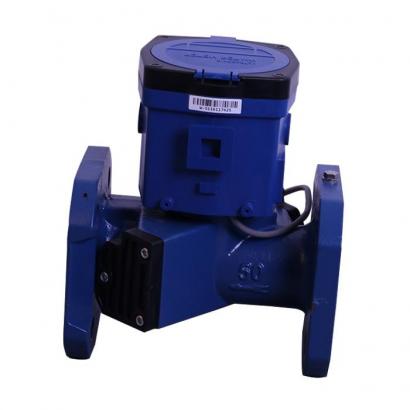

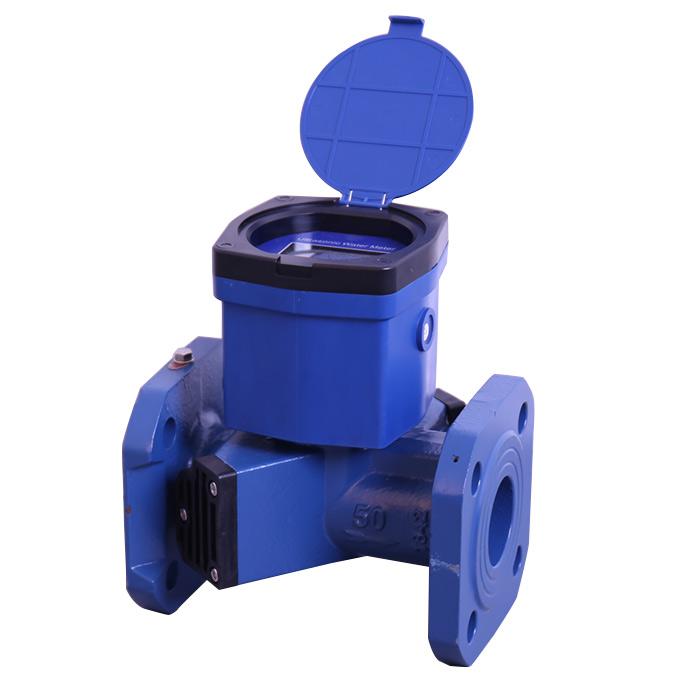

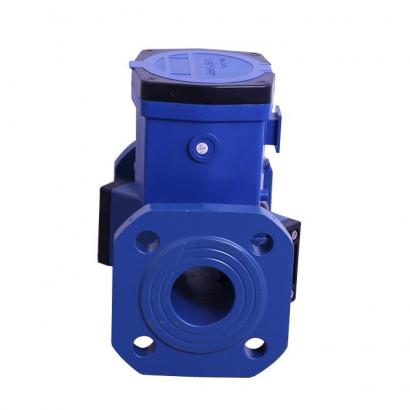

TDS-100R型双声道管段式超声波热量表是依据中国国家热量表标准 CJ128-2007。 该热量表采用了公司新开发的特有的超声波传播相位与时差测量技术，具有精度高，耗电小、测量量程比宽、稳定可靠等显著特点。在结构上采用了部件 IP68 化方案，即每一个部件都达到 IP68 防护等级，仪表腔体即使 进水也能保证长期工作，该系列热量表解决了传统热表空转、小流量不计量的问题。可广泛应用于城市供热管道，同时亦适用于多种工业现场。
测量范围: 水、污水、海水（其他液体需定制），并且充满管道
测量介质温度: 0.1-160℃
工作环境: 温度 -10~90℃；湿度≤100%（RH）
承受压力: 1.6MPa/2.5MPa可选
上游流场敏感度等级:U3
下游流场敏感度等级: D0
气候和机械环境安全等级: C级
电磁兼容性等级: E2级
通信接口: RS485/USART/红外
输出信号: 两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出
供电电源: 内置锂电池(3.6V)/外置DC5~40V
防护等级: IP68
本地显示: 双行显示包括9位累计量，4位瞬时流量,以及状态提示符及单位
数据存储: 采用EEPROM/FLASH存储数据
|
项 目 |
参 数 |
|
测量范围 |
水、污水、海水（其他液体需定制），并且充满管道 |
|
测量介质温度 |
0.1-160℃ |
|
工作环境 |
温度：-10~90℃；湿度≤100%（RH） |
|
承受压力 |
1.6MPa/2.5MPa可选 |
|
上游流场敏感度等级 |
U3 |
|
下游流场敏感度等级 |
D0 |
|
气候和机械环境安全等级 |
C级 |
|
电磁兼容性等级 |
E2级 |
|
通信接口 |
RS485/USART/红外 |
|
输出信号 |
两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出 |
|
供电电源 |
内置锂电池(3.6V)/外置DC5~40V |
|
防护等级 |
IP68 |
|
本地显示 |
双行显示包括9位累计量，4位瞬时流量,以及状态提示符及单位 |
|
数据存储 |
采用EEPROM/FLASH存储数据 |
|
测流周期 |
测量状态：1次/秒（也可设定为2~4次/秒）；检定状态：4次/秒 |
|
功 耗 |
＜2.7AH/年 |
单位:mm
|
公称通径 |
外形尺寸 |
法兰尺寸 |
重量 |
压力等 级MPa |
|||||||||
|
L |
H1 |
H2 |
W1 |
W2 |
外径D |
螺栓孔中心圆 直径D1 |
螺栓孔径× 量 Φ × n |
密封面 |
法兰厚度c |
||||
|
D2 |
f |
||||||||||||
|
DN50 |
200 |
70 |
131 |
76 |
76 |
165 |
125 |
18×4 |
102 |
2 |
19 |
10.0 |
1.6 |
|
DN65 |
200 |
75 |
135 |
79 |
79 |
185 |
145 |
18×4 |
122 |
2 |
20 |
11.5 |
1.6 |
|
DN80 |
225 |
94 |
132 |
94 |
94 |
200 |
160 |
18×8 |
138 |
2 |
20 |
13.6 |
1.6 |
|
DN100 |
250 |
104 |
140 |
104 |
104 |
220 |
180 |
18×8 |
158 |
2 |
22 |
18.6 |
1.6 |
|
DN125 |
275 |
117 |
148 |
117 |
117 |
250 |
210 |
18×8 |
188 |
2 |
22 |
23.5 |
1.6 |
|
DN150 |
300 |
134 |
153 |
114 |
114 |
285 |
240 |
22×8 |
212 |
2 |
24 |
30.0 |
1.6 |
|
DN200 |
350 |
165 |
170 |
165 |
165 |
340 |
295 |
22×12 |
268 |
2 |
26 |
35.5 |
1.6 |
|
DN250 |
450 |
197 |
202 |
197 |
197 |
405 |
355 |
26×12 |
320 |
2 |
29 |
58.0 |
1.6 |
|
DN300 |
500 |
223 |
228 |
223 |
223 |
460 |
410 |
26×12 |
370 |
2 |
32 |
76.0 |
1.6 |
§ 2.3 流量范围
|
公称直径（mm) |
量程比R |
流 量 （m³/h） |
|||||
|
始动流量 |
流量下限Q1 |
分界流量Q2 |
常用流量Q3 |
过载流量Q4 |
峰值上限 |
||
|
DN15 |
50 |
0.002 |
0.020 |
0.032 |
1.000 |
1.250 |
1.800 |
|
DN20 |
50 |
0.002 |
0.030 |
0.048 |
1.600 |
2.000 |
3.000 |
|
DN25 |
50 |
0.005 |
0.070 |
0.112 |
4.000 |
3.125 |
7.000 |
|
DN32 |
50 |
0.007 |
0.120 |
0.192 |
6.300 |
5.000 |
12.000 |
|
DN40 |
50 |
0.011 |
0.200 |
0.320 |
10.000 |
5.000 |
20.000 |
|
DN50 |
63 |
0.125 |
0.630 |
1.008 |
40.000 |
50.000 |
60.000 |
|
DN65 |
63 |
0.150 |
1.000 |
1.600 |
63.000 |
78.750 |
90.000 |
|
DN80 |
100 |
0.200 |
1.000 |
1.600 |
100.000 |
125.000 |
160.000 |
|
DN100 |
100 |
0.250 |
1.600 |
2.560 |
160.000 |
200.000 |
240.000 |
|
DN125 |
100 |
0.300 |
1.600 |
2.560 |
160.000 |
200.000 |
300.000 |
|
DN150 |
100 |
0.350 |
2.500 |
4.000 |
250.000 |
312.500 |
400.000 |
|
DN200 |
100 |
0.400 |
4.000 |
6.400 |
400.000 |
500.000 |
560.000 |
|
DN250 |
100 |
0.450 |
4.000 |
6.400 |
400.000 |
500.000 |
700.000 |
|
DN300 |
100 |
0.500 |
6.300 |
10.080 |
630.000 |
787.500 |
800.000 |
§ 2.5 压力损失曲线
